MEC5-030-01-L-RA-W2-TR

Name: Samtec MEC5-030-01-L-RA-W2-TR
Brand: Samtec
SKU: 200-MEC50301LRAW2TR
Price: 7.42 USD
Availability: InStock

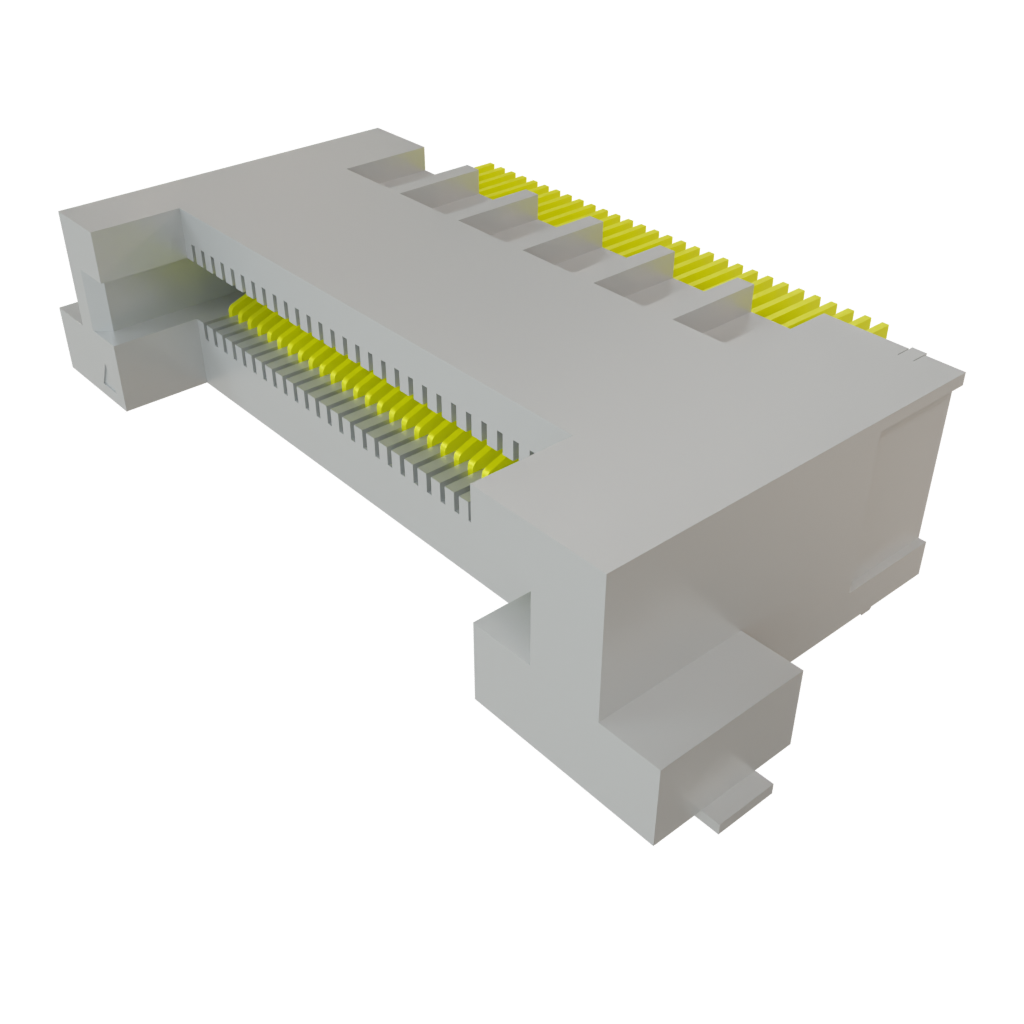

Hình ảnh chỉ để tham khảo
Xem Thông số kỹ thuật sản phẩm

Mã của Mouser

200-MEC50301LRAW2TR

Số nhà sản xuất:

MEC5-030-01-L-RA-W2-TR

Nsx:

Samtec

Mô tả:

Standard Card Edge Connectors 0.50 mm Mini Edge Card Connector

Bảng dữ liệu:

MEC5-030-01-L-RA-W2-TR Bảng dữ liệu (PDF)

Mô hình ECAD:

Tải xuống Thư viện Tải miễn phí để chuyển đổi tệp tin này cho Công cụ ECAD của bạn. Tìm hiểu thêm về Mô hình ECAD.

Thêm Thông tin

Tìm hiểu thêm về Samtec MEC5-030-01-L-RA-W2-TR

Có hàng: 265

Tồn kho:: 265 Có thể Giao hàng Ngay

Đã xảy ra lỗi ngoài dự kiến. Vui lòng thử lại sau.
Thời gian sản xuất của nhà máy:: 3 Tuần Thời gian sản xuất tại nhà máy dự kiến để có số lượng lớn hơn mức hiển thị.

Nhập số lượng:

Tối thiểu: 1 Nhiều: 1

Đơn giá:

$-.--

Thành tiền:

$-.--

Dự kiến Thuế quan:

Giá (USD)

Số lượng	Đơn giá	Thành tiền
	$7.42	$7.42
	$6.85	$68.50
	$6.48	$162.00
	$6.25	$312.50
	$5.19	$519.00
Toàn bộ Cuộn (Đơn hàng theo bội số của 250)
	$5.19	$1,297.50
	$4.84	$2,420.00
	$4.14	$4,140.00
	$3.44	$6,880.00

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Đặc tính Sản phẩm	Thuộc tính giá trị	Chọn thuộc tính
Nhà sản xuất:	Samtec
Danh mục Sản phẩm:	Đầu nối mép card tiêu chuẩn
RoHS:
Sản phẩm:	Sockets
Số vị trí:	60 Position
Bước:	0.5 mm
Độ dày bo mạch:	1.6 mm
Kiểu gắn:	Board Lock
Góc lắp:	Right Angle
Mạ tiếp điểm:	Gold
Sê-ri:	MEC5
Nhãn hiệu:	Samtec
Chất liệu tiếp điểm:	Phosphor Bronze
Định mức dòng:	1.5 A
Chất liệu vỏ:	Liquid Crystal Polymer (LCP)
Nhiệt độ làm việc tối đa:	+ 125 C
Nhiệt độ làm việc tối thiểu:	- 55 C
Số hàng:	2 Row
Đóng gói:	Reel
Đóng gói:	Cut Tape
Loại sản phẩm:	Standard Card Edge Connectors
Số lượng Kiện Gốc:	250
Danh mục phụ:	Card Edge Connectors
Định mức điện áp:	125 VAC, 175 VDC

Đã tìm thấy các sản phẩm:

Để hiển thị sản phẩm tương tự, hãy chọn ít nhất một ô

Chọn ít nhất một hộp kiểm ở trên để hiển thị các sản phẩm tương tự trong danh mục này.

Các thuộc tính đã chọn: 0

Lọc tài liệu:

Specification Sheets

Technical Resources

Test Report (PDF)

CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

5G Solutions

Samtec 5G Solutions support the ultra-high frequencies and high data rates that emerging 5G technologies demand. As this 5G network quickly gains momentum, new systems, devices, and equipment are needed for technologies such as mmWave, Massive MIMO, beamforming, and full-duplex (FDX). Samtec 5G Solutions feature high-performance products for four applications: Test and Development Systems, Remote Radio and Active Antennas, Network Equipment, and Automotive and Transportation.

High-Speed Edge Card Connectors

Samtec High-Speed Edge Card Connectors feature a wide variety of pitches, including 0.5mm, 0.635mm, 0.8mm, 1mm, 1.27mm, 1.6mm, and 2mm. Mounting angles include straight, right, and vertical. These connectors are offered in an expansive range of mounting styles such as edge mount, board lock, mounting peg, SMD/SMT, straddle mount, through hole, and more. The number of positions on Samtec High-Speed Edge Card Connectors ranges from 8 to 300.

MEC5 Extreme Density Micro Edge Card Sockets

Samtec MEC5 Extreme Density Micro Edge Card Sockets are 0.50mm pitch edge card sockets with a justification beam. This design allows high-speed signals to pass through an incredibly dense connector while keeping the mating PCB at a reasonable cost. The justification beam of the socket is designed to shift the card into proper alignment with the contacts allowing for a standard board tolerance on cards that typically would not work with ultra-fine pitch connectors. Manufacturing costs are optimized, creating 30% to 50% PCB cost savings and a high yield for standard cards.
